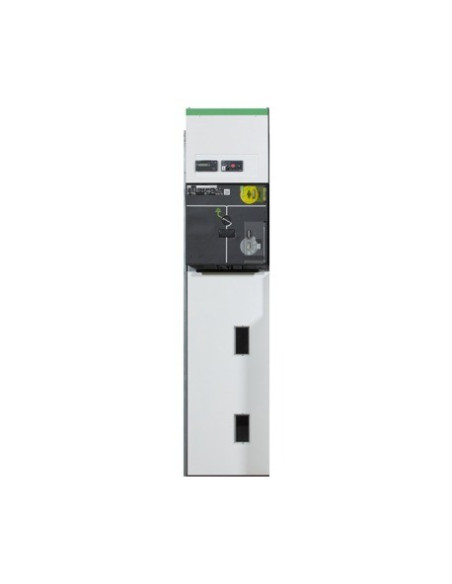

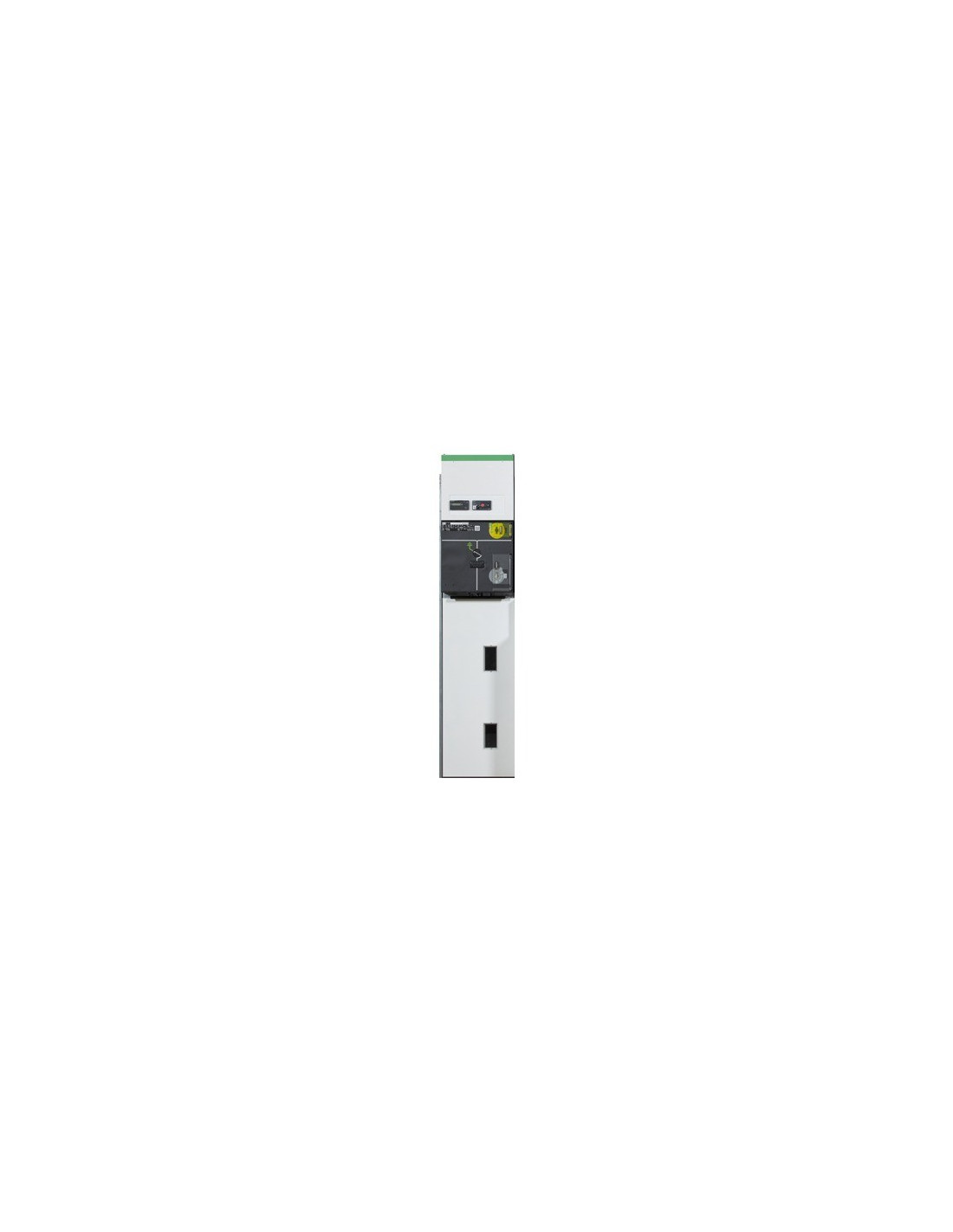

SM6-24 QM

Caractéristiques :

Gamme de produits : SM6

Type de technologie : Cellule isolée dans l'air

Nom de l'appareil : QM 375

Type de produit ou équipement : Interrupteur-fusible

Tenue arc interne : 12,5 kA 0,7 s

Type de réseau : CA

Fréquence du réseau (fr) : 50 Hz

Tension de service (Us) 15...20 kV

Niveau d'isolement ondes de choc 1,2/50 µs (Up) : 125 kV peak

Tension d'essai diélectrique : 24 kV

Courant nominal (In) : 200 A

Courant assigné de courte durée admissible (Ik) :  12.5 kA rms 1 s

Niveau d'isolement à fréquence industrielle 50Hz 1mn (Ud) : 50 kV rms 50 Hz for 1 min

Normes : NF C 13-100

Nombre de câbles : 1x95 mm² câble unipolaire par phase

Entrée de câble : Inférieur

Courant assigné jeu de barres (Ir) : 400 A

Type d'unité de commande : CI1 manual

Tension et type de circuit de commande : 220 V

Nombre de contacts : 5

Type de serrure : Tubulaire

Composition de l'appareil : Intégré :capteur thermique TH110

Longueur : 375 mm

Profondeur : 940 mm

Poids du produit : 130 kg
