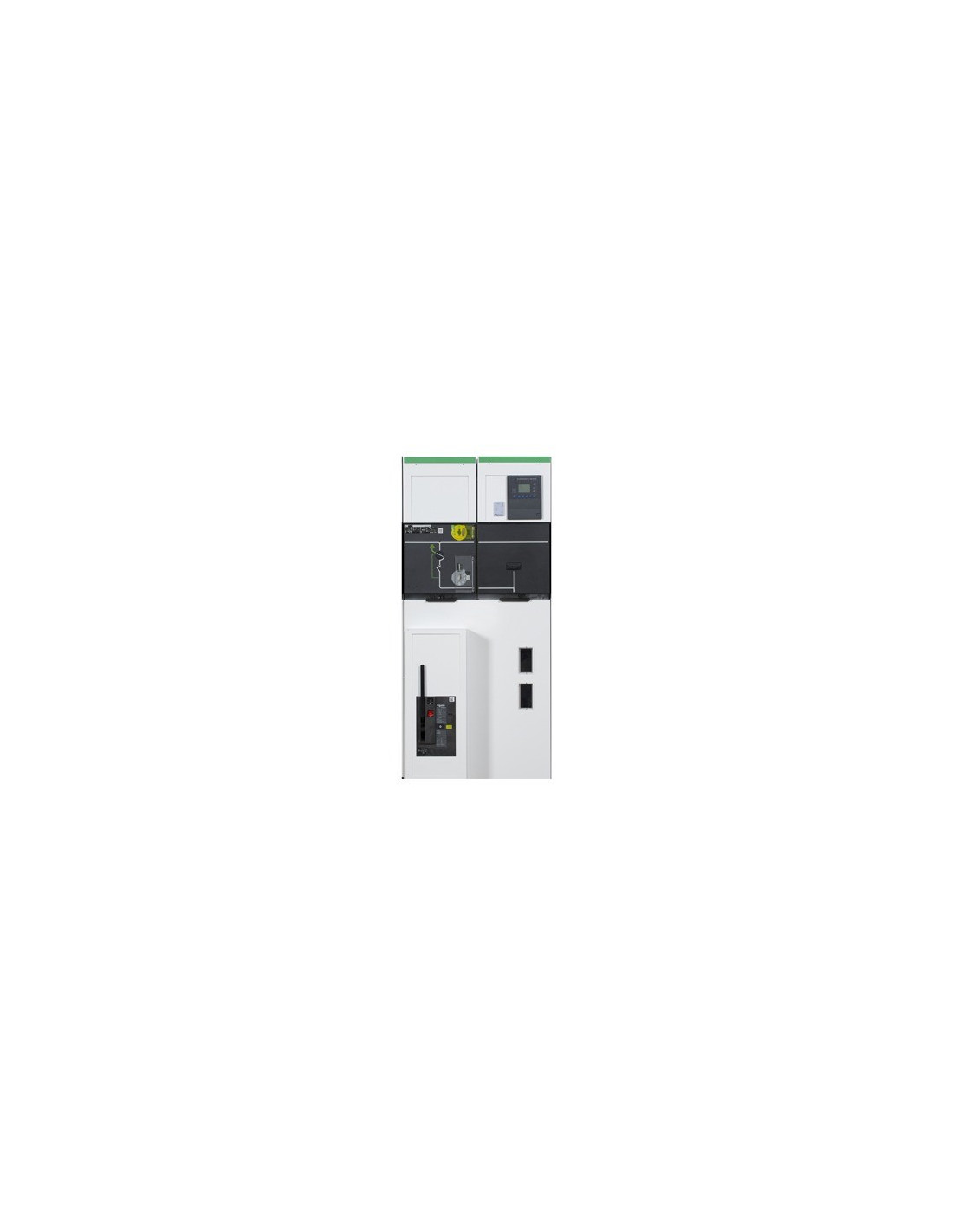

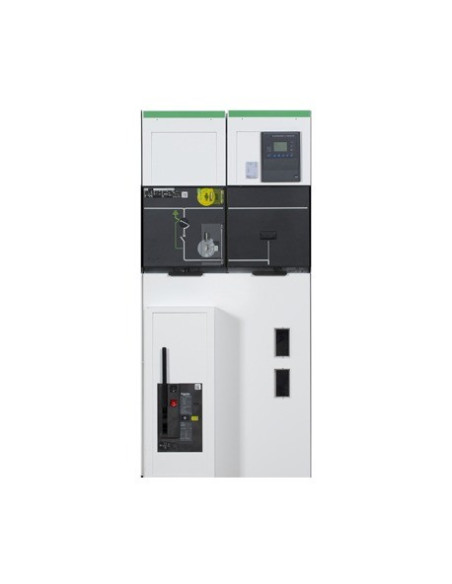

SM6-24 DM2

SM6-24 DM2G S48E13 50A, 100A, 200A, 50-100A, 100-50A,2x100A, 2x50A, 200-50A, 200-100A, 300A, 400A, 600A, Cellule Disjoncteur double sectionnement HTA.

Cellules sous enveloppe métallique permettant de réaliser les tableaux HTA jusqu’à 24 kV, courant nominal 630 et 1250 A, courant de court-circuit jusqu‘à 25 kA, tenue a l‘arc interne.

Caractéristiques :

Gamme de produits : SM6

Type de technologie : Cellule isolée dans l'air

Nom de l'appareil : DM2 LEFT

Type de produit ou équipement : Unité fonctionnelle

Tenue arc interne : 12,5 kA 0,7 s

Fréquence du réseau (fr) : 50 Hz

Tension de service (Us) : 15...20 kV

Niveau d'isolement ondes de choc 1,2/50 µs (Up) : 125 kV peak

Tension d'essai diélectrique : 24 kV

Courant nominal (In) : 400 A

Courant assigné de courte durée admissible (Ik) : 12.5 kA rms 1 s

Niveau d'isolement à fréquence industrielle 50Hz 1mn (Ud) : 50 kV rms 50 Hz for 1 min

Normes :  IEC 62271-100:2012 NF C 13-100

Transformateur courant primaire : 50A, 100A, 200A, 50-100A, 100-50A,2x100A, 2x50A, 200-50A, 200-100A, 300A, 400A, 600A

Distance inter contact : 380mm

Contact assigne jeu de barres (IR) : 400A

Type d’unité de commande : CS Spring return RI type push-button circuit breaker

Tension et type de circuit de commande (Uc) : 48V

Nombre de contacts : 6.00

Type de serrure : Tubulaire

Type de protection : Disjoncteur

Nom du disjoncteur : SF1 type 1

Installation du disjoncteur : Déconnectable

S48E13
